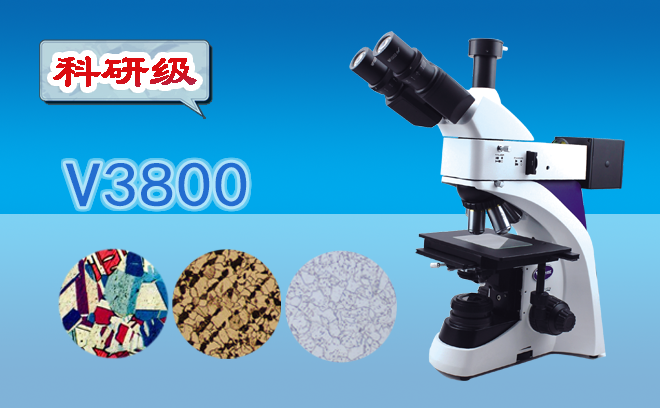

金相顯微鏡的主要用途是觀察金相構造的專業儀器，是專門用于觀察金屬和礦物等不透明物體金相構造的顯微鏡。這些不透明物體無法在普通的透射光顯微鏡中觀察，故金相顯微鏡和普通顯微鏡的主要差別在于前者以反射光，而后者以透射光照明。它具有穩定性好、成像清晰、分辨率高、視場大而平坦的特色。它不僅可以在目鏡上作顯微觀察，還能在計算機(數碼相機)顯示屏幕上觀察及時靜態圖像，并能將所需要的圖片進行編輯、保存和打印，主要應用在五金、切片、ic元件、lcd/led等領域。

今天，小編來介紹一下金相顯微鏡的目鏡和物鏡知識：

老式物鏡放大實象的直徑只有18 mm~ 20 mm，平場消色差物鏡劃定: 經過高度校訂的放大實象的直徑為28 mm。 即象場面積增大了一倍,并使象場彎曲失掉了很好的校訂.

當初已經有100x, 150x, 200x,乃至有250x的干物鏡.使用這種干物鏡,可以很輕易使總放大倍數遠超越傳統上劃定的1100 na,進一步證實了前述觀點.

為了防止物鏡因工作中不慎涉及試樣或受熱而損壞,設計出長工作間隔物鏡,使鏡頭的前透鏡與試樣之間的間隔比常規鏡頭增加10倍閣下.雖然鏡頭的數值孔徑有所降低,然而成象品德仍然不錯.

傳統高倍（100x）油浸物鏡的na值可達1.4,然而使用后要將物鏡的前透鏡和試樣上的油擦拭清潔.現今這種鏡頭已被列為選購件,而標準設置則改為高倍干物鏡,其na值則在0.90至0.95之間,只管有不少降低,然而卻方便了操作.

老式目鏡的場光闌直徑只有16 mm，新型顯微鏡廣視場目鏡的場光闌直徑正常為22 mm，大可達26.5 mm。 充足運用了平場物鏡擴大了的象場面積。

利用差別與普通物鏡的光學系統，使透明易反光的物體在這種物鏡下，能清晰的顯現。物鏡外部有兩條光路通道。內環及外環光路。內環光路的道理就與普通物鏡雷同，稱為明場。外環光路是運用多組棱鏡，使光路通過外環進入視線。而觀察到的物件視線也是剛好被外環光所包圍的，稱為暗場。不外明暗場物鏡在工業方面使作及少，且本錢也大大高于普通物鏡。

觀察顯微構造時,眼睛與目鏡接目透鏡間的間隔。老式目鏡劃定為≯10 mm，假如不摘去眼鏡觀察，看到的視場范圍將會遭到影響。對高眼點目鏡，這一間隔可增加到≯20 mm， 使佩帶屈光度眼鏡者，無須摘去眼鏡進行觀察，物象品德免受眼睛缺點的影響。
